Emisora experimental de Onda Corta y Modulación de Amplitud

IMPORTANTE: se han de extremar las precauciones en su realización dado que se trabajara con tensiones altas y extremadamente peligrosas, tensiones tanto alternas como continuas.

En este nuevo proyecto que he diseñado, vamos a realizar una emisora experimental de Onda Corta y modulación de amplitud que trabaja en la banda de 7 MHz. cubriendo el segmento de 6,950 Mhz. a 7,250 MHz. fácil de hacer y sin mayores complicaciones.

También podrá ser utilizada en la banda de radioaficionados de 40 m. en modo QRP, con una potencia de aproximadamente 8 W y sobre una carga de 52 ohmios.

Las válvulas utilizadas son noval, válvulas que actualmente se encuentran fácilmente en el mercado aunque su diseño, desarrollo y utilización es de hace algunas décadas, la tensión de filamento de todas ellas es de 6,3 Vca y han sido las siguientes:

EZ81: válvula rectificadora, toda una clásica, la alimentación del filamento son de 6,3Vca/1A, la tensión máxima de placas es de 350 Vca y corriente máxima 150 mA.

ECL82: esta válvula también tiene sus años, realiza la función de etapa preamplificadora/amplificadora de audio, formada por un triodo y pentodo integradas en la misma, permitirá modular en amplitud la portadora amplificada en la válvula EL84 a través del transformador de modulación utilizado, sencillo, practico y fácil de encontrar, es un transformador de alimentación de 14VA con el primario de entrada 0V-127V-220V y secundario no utilizado, (se le podría dar un segundo uso al montaje como amplificador de audio, para ello utilizaríamos solamente las válvulas rectificadora EZ81 y amplificadora ECL82, eliminando las válvulas EF183 y la EL84, y conectando en el secundario del transformador de modulación un altavoz en los conectores marcados 0V-6V ó 9V depende la salida que se disponga).

EF183: otra válvula clásica muy utilizada en televisiones de la época y en etapas de F.I., en este montaje la vamos a utilizar como osciladora siendo capaz de entregar suficiente nivel de salida para atacar a la entrada de la EL84.

EL84: vamos de clásicas, esta válvula normalmente es utilizada como amplificadora final de potencia en amplificadores de audio, aquí la vamos a utilizar como amplificadora de R.F. dado que en la frecuencia de trabajo nos va a permitir sacar cierto rendimiento aunque su utilización no sea la mas recomendada.

La carga en placa de la EL84 la realiza un circuito tanque sintonizado en "π" y posteriormente su conexión a la antena, presentando una impedancia característica de aproximadamente de 52 ohmios.

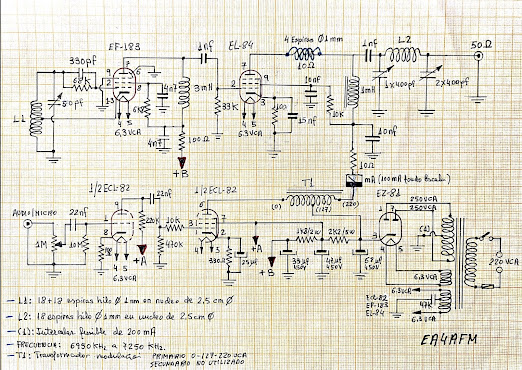

Circuito eléctrico de la emisora de O.C.




Vaciado de un antiguo condensador electrolítico seco y no recuperable, lo vamos a rellenar con un electrolítico de nueva generación, daremos un aire de "vintage" al conjunto.

El armado lo vamos a realizar partiendo de un chasis universal y reutilizado de anteriores montajes, ya mecanizado en su gran mayoría, aunque tendremos que realizar algunas modificaciones y perforaciones más.



Montaje y distribución de componentes activos y pasivos, en la parte posterior del chasis se han previsto conector de alimentación y fusible para 220Vca, conector RCA hembra para la entrada de audio o micrófono y conector de antena hembra  PL-259.



Cableado de Tensión alterna, filamentos y alta tensión a la válvula rectificadora..


Interconexionado de componentes.


Detalles, bobina osciladora, choque RF válvula osciladora y condensador variable.


Evolución del montaje, falta el medidor de corriente de placa de la válvula EL84, que en ese momento estaba por llegar.


Detalle choque RF de la válvula EL84, componentes de la etapa osciladora y etapa final.



Detalles conexiones transformador de alta y filamentos.


Detalle del choque de RF de la EL84 y bobina sobre resistencia para evitar oscilaciones parásitas ajenas a la frecuencia fundamental en placa de la EL84.


Detalle conector hembra provisional, para Jack/mono de 3.5mm, en caso de utilizar el montaje como amplificador de audio.


Ajustes de sintonía, etapa osciladora y amplificadora final de potencia, el aro de Hertz nos muestra presencia de radiofrecuencia en la bobina del circuito en "PI" de salida, los ajustes finos en el circuito de salida se realizaran sin presencia del aro de Hertz y utilizando el medidor de potencia de RF publicado en este mismo bloc, las tensiones obtenidas son de 35 Vmax. para una carga fantasma de 52 ohmios.


Detalle, del conjunto terminado y operativo, en la parte frontal se pude apreciar el miliamperímetro instalado (50 mA de consumo en corriente de la válvula EL84), botones de los condensadores de sintonía y potenciómetro de regulación del nivel de audio de modulación y micrófono conectado.




¡Feliz emisión y buenos DX`s!
