En este nuevo proyecto un sencillo acoplador de antena para las bandas decamétricas y acto para trabajar hasta 50 vatios, es del tipo Collins y se llama así por ser ésta compañía la primera que lo introdujo, muy utilizado en la salida de los amplificadores finales de potencia a válvulas. El circuito es una red en "PI" por lo tanto se comporta también como un filtro pasa bajos permitiendo ademas una gran variedad de adaptación de impedancias.
Esquema Eléctrico del acoplador
La bobina ha sido construida sobre un toroide recuperado de una vieja fuente de alimentación conmutada, las espiras para cada una de las bandas que se han bobinado han sido las siguientes:
- Posición para la banda de 10 metros: 2 espiras
- Posición para la banda de 15 metros: 2 espiras
- Posición para la banda de 20 metros: 3 espiras
- Posición para la banda de 40 metros: 3 espiras
- Posición para la banda de 80 metros: 3 espiras
Total de espiras de la bobina 13, con hilo de cobre de 1 mm.
En la captura se puede apreciar en detalle la bobina y la conexión mediante soldadura al conmutador rotatorio de 1 Circuito/5 posiciones,
Detalle construcción de la bobina
Se muestran los componentes utilizados, conectores, bobina/conmutador, caratulas serigrafiadas, botoneras y caja de aluminio que soportara todo el montaje.
Componentes
Distribución de los componentes
Detalle de las soldaduras, condensadores, bobina, conmutador, conectores.
Acoplador finalizado
Vista frontal
Vista posterior

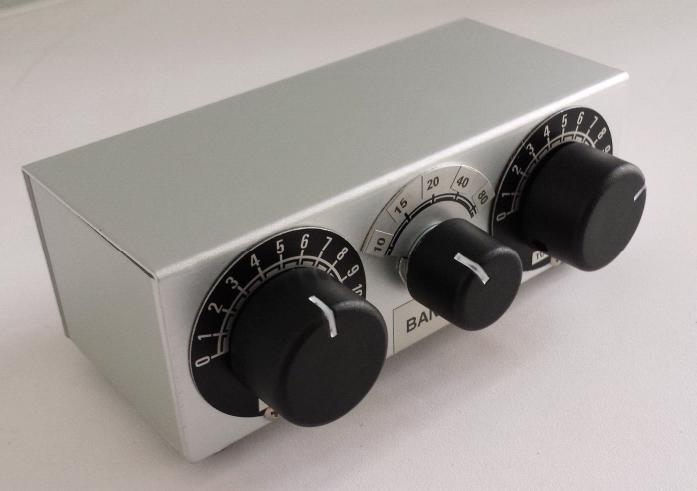

Vista General
¡Acopla hasta un bolígrafo!, buenos DX´s.
